當預期短路電流為50kA時,其最終的截止電流峰值較大的接近50kA,最小的僅略大于3kA,與沒有限流時對應的短路動穩定電流峰值接近125kA相比數值很小。
同時,對于大的故障電流,被熔斷器切斷后電流的波形僅為半波,所謂“半波”,指大的故障電流時由于快速熔斷器的快速熔斷,在預期短路電流還沒有達到峰值前即完成開斷,因此,在有限流作用的熔斷器保護的回路中,其他設備的短路動穩定耐受能力可按熔斷器的限流特性來選擇。

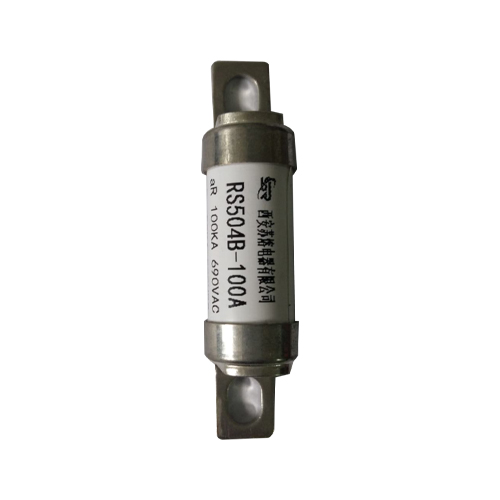

當回路發生能導致快速熔斷器快速熔斷的故障時,熔體元件在故障電流作用下迅速完成升溫、熔化、蒸發、燃弧、熄弧等過程,它們在預期電流尚且沒有達到峰值之前即已經完成,且其作用時間小于10ms,一般僅為36ms。
在較大的預期電流下,熔斷器動作的弧前時間都小于四分之一周波,也就是預期電流出現峰值之前已開始熔化,蒸發。由于熔斷器的限流作用,選擇FC回路中的真空接觸器時,要求真空接觸器應能承受和關合限流熔斷器的切斷電流即可,因此其動穩定電流應按不小于熔斷器的較大截止電流選擇。
在制造廠提供的設備參數中,真空接觸器有一項重要的參數,即半波允通電流,表示為接觸器能耐受的半波,短路電流峰值,工程中應按快速熔斷器的截止電流曲線進行選擇。
在F-C回路中還有一種工況是應當考慮的,即回路停電時出線上因絕緣損壞等原因形成了短路等故障條件,因為在斷電情況下難以測定回路的狀態,這時如用接觸器合閘為負荷供電,快速熔斷器會在故障電流的作用下開始熔斷,接觸器將關合受到熔斷器限制的較大切斷電流。
