低壓熔斷器的保護范圍

2020-06-08 15:52:08

次

根據低壓熔斷器的較大動作焦耳積分來驗算熱穩定由于利用了高壓限流熔斷器的限流特性，F(xiàn)-C回路內導體和設備可以按較低短路耐受能力選擇，因此F-C回路內導體和設備的短路耐受能力與其是否能被高壓限流熔斷器保護有關，F(xiàn)-C回路柜內連接在熔斷器兩端的導體和設備應按不同條件校驗短路耐受能力。

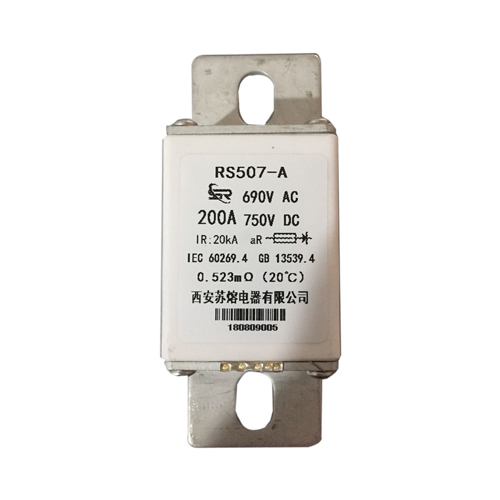

低壓熔斷器

為盡可能的增加低壓熔斷器的保護范圍，F(xiàn)-C回路柜內按熔斷器在母線和真空接觸器之間的原則進行接線和布置。當柜內的導體和設備連接布置在熔斷器的負荷側時，由前述分析可知，可以利用真空接觸器的短路耐受能力來校驗F-C回路柜中的導體和設備的短路耐受能力，即其動、熱穩定值不小于接觸器的動、熱穩定值便可滿足要求。

據此，F(xiàn)-C回路開關柜內位于負荷側的引線和小車插頭熱穩定電流可按與接觸器相同考慮；而其動穩定電流可按熔斷器截止電流特性設計，并統一至真空接觸器半波允通電流所對應的數值，例如取40kA或50kA峰值。電流互感器的動、熱穩定耐受能力與此相同。

選擇電流互感器時，既要考慮其短路耐受能力，又希望其變比能小到與所在回路的額定電流相匹配以保證計量的精度，同時還要考慮電流互感器的準確度等級滿足保護裝置的要求。

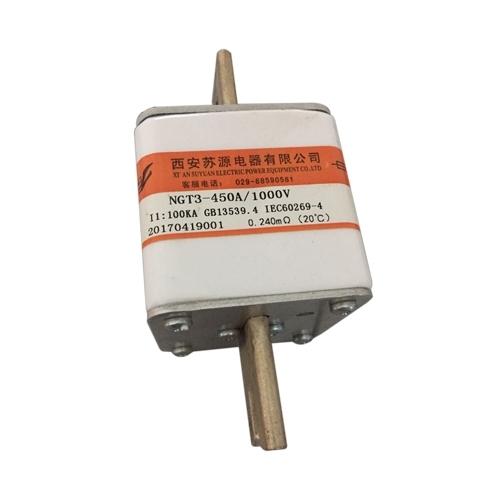

低壓熔斷器一般3-10kV系統中小變比的電流互感器其短路耐受能力也較低，如果回路中沒有限流措施，只能選擇較大變比的電流互感器以保證在短路情況下不損壞且保護裝置能可靠動作。
